Kako spriječiti kvarove zavara u Gr1 titanskoj cijevi?

Kao dobavljač Gr1 titanijske cijevi, razumijem važnost osiguravanja visokokvalitetnih zavarenih spojeva u našim proizvodima. Greške u zavarivanju mogu ugroziti cjelovitost, izvedbu i dugovječnost Gr1 titanskih cijevi, što je neprihvatljivo u raznim industrijama kao što su zrakoplovna industrija, kemijska obrada i medicinske primjene. U ovom blogu podijelit ću neke učinkovite načine za sprječavanje nedostataka zavara u titanijskoj cijevi Gr1.

Razumijevanje Gr1 titanijske cijevi

Gr1 titan je komercijalno čista vrsta titana poznata po svojoj izvrsnoj otpornosti na koroziju, dobroj sposobnosti oblikovanja i visokom omjeru čvrstoće i težine. Ova svojstva čine ga popularnim izborom za mnoge primjene. Međutim, zavarivanje Gr1 titana zahtijeva posebnu pozornost zbog svojih jedinstvenih karakteristika. Titan ima veliki afinitet za kisik, dušik i vodik na povišenim temperaturama. Kada se ovi elementi apsorbiraju tijekom procesa zavarivanja, mogu dovesti do raznih defekata zavara.

Uobičajeni nedostaci zavara u Gr1 titanskoj cijevi

1. Poroznost: Poroznost je jedan od najčešćih nedostataka zavara u Gr1 titanovim cijevima. Nastaje kada je plin zarobljen u metalu zavara tijekom skrućivanja. To može biti uzrokovano neodgovarajućim zaštitnim plinom, kontaminiranim osnovnim ili dodatnim metalom ili netočnim parametrima zavarivanja.
2. Pucanje: Krekiranje može biti vruće ili hladno krekiranje. Vruće pukotine nastaju tijekom procesa skrućivanja, obično zbog visokih zaostalih naprezanja ili prisutnosti nečistoća niske točke taljenja. Hladne pukotine, s druge strane, javljaju se nakon što se zavar ohladi i često su povezane s vodikovom krtošću.
3. Nedostatak fuzije: Nedostatak stapanja događa se kada metal zavara nije ispravno spojen s osnovnim metalom. To može biti posljedica nedovoljnog unosa topline, nepravilne tehnike zavarivanja ili prljavih površina.
4. Oksidacija: Budući da titan ima veliki afinitet prema kisiku na visokim temperaturama, može doći do oksidacije ako zavar nije pravilno zaštićen. Oksidacija može smanjiti otpornost na koroziju i mehanička svojstva zavara.

Preventivne mjere

1. Priprema materijala

• Čišćenje: Temeljito očistite Gr1 titansku cijev prije zavarivanja. Uklonite svu prljavštinu, masnoću, ulje ili slojeve oksida s površine. Za odmašćivanje se mogu koristiti otapala poput acetona ili metanola. Mehaničke metode čišćenja poput žičane četke ili brušenja također se mogu koristiti za uklanjanje oksidnog sloja. Obavezno koristite alate namijenjene titanu kako biste izbjegli unakrsnu kontaminaciju.
• Priprema rubova: Pravilna priprema rubova ključna je za dobru kvalitetu zavara. Rubovi cijevi trebaju biti zakošeni u skladu s postupkom zavarivanja i dizajnom spoja. To pomaže osigurati pravilno prodiranje i taljenje metala zavara.

2. Okruženje zavarivanja

• Zaštitni plin: Koristite argon visoke čistoće kao zaštitni plin. Argon stvara inertnu atmosferu koja štiti zavar od oksidacije i onečišćenja. Čistoća argona mora biti najmanje 99,99%. Brzinu protoka zaštitnog plina treba prilagoditi prema procesu zavarivanja i konfiguraciji spoja. Na primjer, kod TIG zavarivanja obično se preporučuje protok od 10 - 20 kubičnih stopa na sat (CFH).
• Komora za zavarivanje: U nekim slučajevima, posebno za kritične primjene, može se koristiti komora za zavarivanje kako bi se osiguralo kontroliranije okruženje. Komora se može napuniti argonom kako bi se smanjila izloženost zavara okolnom zraku.

3. Parametri zavarivanja

• Unos topline: Pažljivo kontrolirajte unos topline. Previše topline može dovesti do prekomjernog rasta zrna, povećane oksidacije i većih zaostalih naprezanja. Premalo topline može dovesti do nedostatka fuzije. Unos topline određen je strujom zavarivanja, naponom i brzinom kretanja. Za titansku cijev Gr1 općenito se preferira manji unos topline kako bi se održala svojstva materijala.
• Brzina zavarivanja: Brzina zavarivanja treba biti konstantna. Mala brzina zavarivanja može uzrokovati pregrijavanje, dok velika brzina može dovesti do nepotpunog zavarivanja. Eksperimentirajte s različitim brzinama zavarivanja tijekom kvalifikacije postupka zavarivanja kako biste pronašli optimalnu brzinu za svoju specifičnu primjenu.

4. Odabir metala za punjenje

• Kompatibilnost: Odaberite dodatni metal koji je kompatibilan s Gr1 titanom. Dodatni metal treba imati sličan kemijski sastav i mehanička svojstva osnovnom metalu. To pomaže u osiguravanju dobrog taljenja i mehaničkih performansi zavara.
• Kvaliteta: Provjerite je li dodatni metal visoke kvalitete i bez nečistoća. Čuvajte dodatni metal u suhom i čistom okruženju kako biste spriječili oksidaciju i upijanje vlage.

5. Tehnika zavarivanja

• TIG zavarivanje: TIG (Tungsten Inert Gas) zavarivanje je popularna metoda za zavarivanje Gr1 titanovih cijevi. Omogućuje dobru kontrolu nad procesom zavarivanja i omogućuje precizan unos topline. Upotrijebite elektrodu od čistog volframa ili torijeranog volframa. Pazite da elektroda bude oštra i pravilno poravnata.
• Prateći plin: Prilikom zavarivanja cijevi koristite pomoćni plin kako biste zaštitili korijen zavara od oksidacije. Zaštitni plin može biti isti kao i zaštitni plin (argon). Brzinu protoka pomoćnog plina treba prilagoditi kako bi se osigurala odgovarajuća zaštita korijena.

Studije slučaja

Pogledajmo nekoliko primjera iz stvarnog svijeta kako su ove preventivne mjere uspješno primijenjene.

U zrakoplovnom projektu, proizvođač se susreo s poroznošću u zavarenim spojevima Gr1 titanovih cijevi koje se koriste za vodove za gorivo. Poboljšanjem procesa čišćenja cijevi i povećanjem čistoće zaštitnog plina, problem poroznosti značajno je smanjen. Tvrtka je također optimizirala parametre zavarivanja na temelju opsežnog testiranja, što je rezultiralo visokokvalitetnim zavarenim spojevima koji su zadovoljili stroge zahtjeve zrakoplovne industrije.

U drugom slučaju, postrojenje za kemijsku preradu suočavalo se s problemima pucanja u zavarenim spojevima Gr1 titanovih cijevi koje su se koristile u korozivnom okruženju. Nakon analize temeljnog uzroka, utvrđeno je da je nepravilan odabir dodatnog metala pridonio pucanju. Prelaskom na kompatibilniji dodatni metal i prilagodbom tehnike zavarivanja, problem pucanja je riješen, a cijevi su s vremenom pokazale izvrsnu otpornost na koroziju.

Zaključak

Sprječavanje nedostataka zavara u Gr1 titanskoj cijevi zahtijeva sveobuhvatan pristup koji uključuje pravilnu pripremu materijala, kontrolu okoline zavarivanja, pažljiv odabir parametara zavarivanja, odgovarajućeg dodatnog materijala i ispravne tehnike zavarivanja. Kao dobavljač Gr1 titanske cijevi, predani smo pružanju visokokvalitetnih proizvoda i dijeljenju naše stručnosti kako bismo pomogli našim klijentima u postizanju uspješnih zavara.

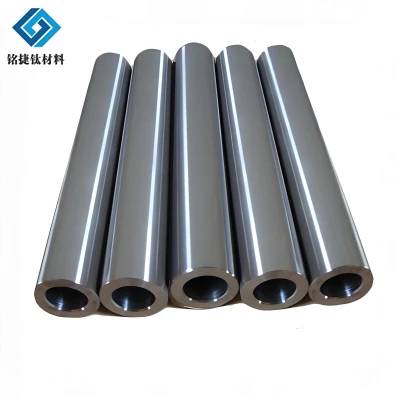

Ako ste u potrebiGR1 zavarena cijev od titanaili drugi srodni proizvodi, kao što suASTM B338 Gr2 bešavna cijev od titanaiGr3 titanska cijev, slobodno nas kontaktirajte za nabavu i daljnju raspravu. Veselimo se suradnji s vama kako bismo ispunili vaše specifične zahtjeve.

Reference

• "Zavarivanje titana i titanovih legura" - ASM International
• "Titanium: Tehnički vodič" - ASM International
• Razni industrijski standardi i istraživački radovi o zavarivanju titana.
